株洲双兴钢纤维有限责任公司——官网 湖南双兴钢纤维有限公司 | 株洲双兴进出口有限公司
Logo
联系我们

地址:湖南省株洲市新华西路469号
          市政大厦1802室
电话:0731-28481808
联系人:孙清香
手机:13507334734
业务咨询:sales@sunshinefiber.com
技术支持:support@sunshinefiber.com

熔抽耐热不锈钢纤维-304

熔抽耐热不锈钢纤维-304

发布时间:2019/4/26 10:31:14

熔抽耐热不锈钢纤维: 耐热不锈钢纤维是采用最新冶金工艺——熔体快淬法,把耐热不锈钢熔体一次抽取而成,它与通常冶金工艺的钢纤维相比,具有以下优点:
(1)工艺流程短,合金效果好;
(2)快淬工艺使钢纤维具有微晶结构,强度和韧性高;
(3)纤维的横截面呈不规则月牙形,表面自然粗糙,与耐火料基体结合力强;
(4)有良好的高温强度和高温耐腐蚀性。


      耐热不锈钢纤维加入到不定型耐火料中(浇注料、可塑性、捣固料)它将改变耐火料的内部应力分布,阻止了裂纹扩展,使耐火料脆断机制变为韧性破断,它使耐火料性能得到明显改善。
产品特性
     本公司“双兴”牌耐热不锈钢纤维系列产品掺入耐火基体后,可大幅度提高耐热构筑物的抗热腐蚀性、抗热循环冲击性、耐热等级及抗热磨耗性能。
     如钢坯加热炉炉门,使用温度1350℃,有钢纤维比无钢纤维使用寿命高9倍;焙烧炉炉顶,使用温度1425℃,无钢纤维使用寿命为1年,有钢纤维使用寿命可达2.5年;铁水连续浇注机浇口盘盖,使用温度1560 - 1600℃,无钢纤维使用寿命最长为90小时,且每20小时需修补一次,有钢纤维连续使用140小时不需要修补,故掺入钢纤维可使耐火材料、工业炉窑和石化行业催化、裂化装置寿命延长,从而降低生产成本,减少维修周期,显著地提高经济效益。

产品及包装展示
本公司“双兴”牌耐热不锈钢纤维系列产品有304#、310#、330#、430#、446# 5种型号。长度规格有15mm、20mm、25mm、30mm、35mm等不同长度,也可根据用户要求生产特殊规格的钢纤维。

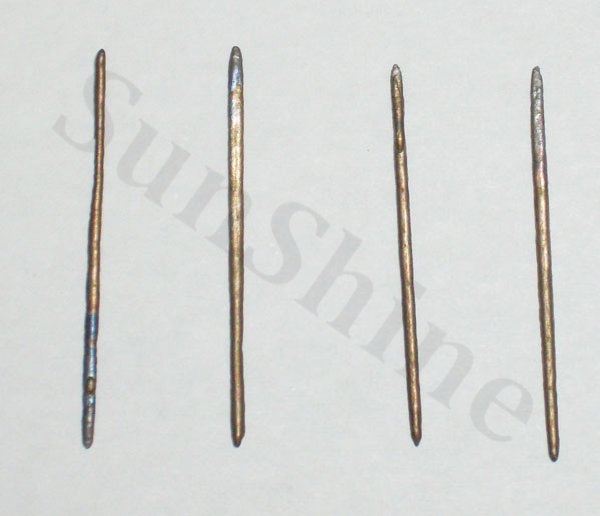

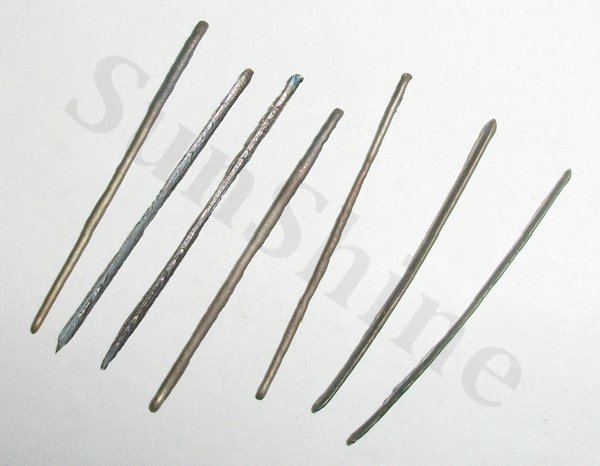

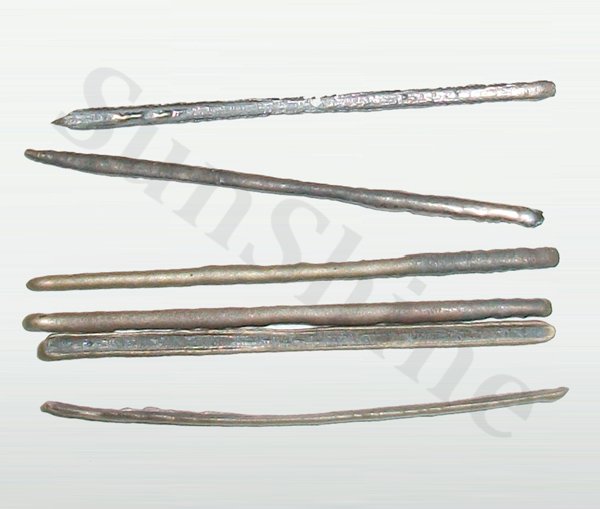

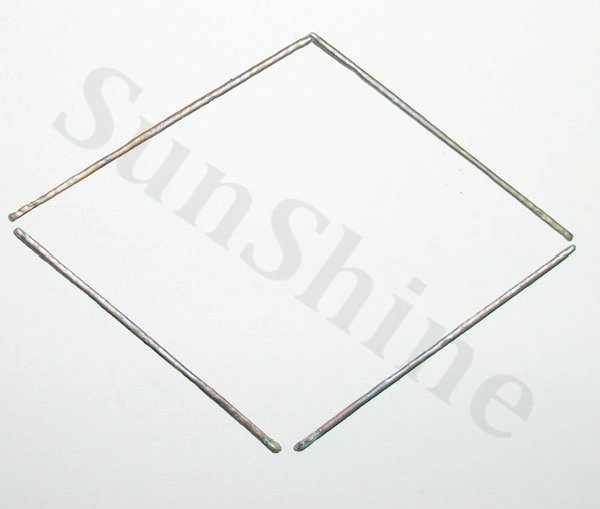

      熔抽月牙形#304            熔抽月牙形#310           熔抽月牙形#330             熔抽月牙形#430             熔抽月牙形#446

耐热钢纤维化学成分、规格、包装表(注:公司可根据用户需要提供不同规格的不锈钢纤维)
品种 化学成分(%) 规格 包装
C Si Mn Ni Cr
304 ≤0.15 ≤1.5 ≤1.5 8-12 17-20 0.3×1×25和0.3×1×35 20Kg(箱、袋)
310 ≤0.2 ≤1.5 ≤1.5 19-22 24-27
330 ≤0.2 ≤1.5 ≤1.5 33-37 14-17
446 ≤0.2 ≤1.5 ≤1.5 ≤0.7 24-27
430 ≤0.2 ≤1.5 ≤1.5 ≤0.7 17-19

产品使用方法:为使钢纤维均匀撒入耐火材料中,应先干混,再湿混。耐热钢纤维在耐火材料中重量比为2-6%,在此重量比范围内钢纤维重量越高,增强效果越好。为防止钢纤维结团,尽量使用本公司有序排列包装的钢纤维,为防止喷头堵塞,最好使用钢纤维长度在25mm-30mm以下较为适宜。

耐热不锈钢纤维的物理、力学、热腐蚀性能



304

310

330

446

430

熔点范围

1400-1425

1400-1450

1400-1425

1425-1510

1425-1510

870℃时的弹性模量

12.66

12.66

13.71

9.84

8.44

870℃时的抗拉强度

127

155

197

54

48

870℃时的热线胀系数

20.16

18.58

17.64

13.14

13.68

500℃时的热传导

21.5

18.7

21.6

24.4

26.3

室温下的比重

8.0

8.0

8.0

7.5

7.8

982℃循环氧化1000小时后的重量损失

70(100小时)

13

18

4

70(100小时)

*空气中的激剧循环态
氧化温度,℃连续态

870

1035

1035

1175

870

982

1050

1150

1095

815

H2S中的腐蚀率

200

100

/

100

200

SO2中推广的最高使用温度

800

1050

/

1025

800

815℃天然气中腐蚀率



3



4

12

982℃焦炉煤气中的腐蚀率

225

25

75

14

236

525℃无水氨中氮化率

80

55

20

175

<304#
>446#

454℃ H2 腐蚀率

4.8

2.3



8.7

21.9

982℃,25小时,10次循环,固体碳化后,合金增碳量

1.40

0.02

0.08

0.07

1.03


产品应用:
冶金工业
加热炉的炉顶、炉头、炉门、烧嘴砖、出钢槽槽底、环形炉挡火墙、均热炉的炉盖、砂封口、中间包包盖、电炉三角区、铁水包衬里、炉外精炼用喷枪,铁水沟盖、挡渣堰、高炉中各种耐火料衬里,炼焦炉炉门等。

水泥工业
回转窑的链条带、加热带、窑口、加热器盖、空气进口和燃烧管。其它窑的易磨和易冲击部位。

石油化工工业
钢纤维用于石化装置中的滑动阀门、裂口区、压力吹风管、以增加抗震、抗磨能力和降低成本。
传送线、提升器和旋风吕衬里,用钢纤维增强后,可防止其分层、起皱、磨损和开裂。烧嘴砖、炉顶、传送部分和加热粗嘴,采用钢纤维浇注料后,消除并减少了裂纹和剥落。石油催化装置烟道采用钢纤维浇注料后解决了热震和热循环问题。
钢纤维在石油化工方面的一个最新应用是将它与浇注料一起喷射在衬里的锚固系统,纤维和锚固件一起进行增强,与龟甲网衬里比较,不仅可使总施工费减少50%,而且增强了其抗机械应力的热应力,经济效益明显。

建筑行业
桥梁的桥墩、桥面、高速公路路面、电站水坝、机场跑道等部位,应用牌号为430及碳钢纤维。

其它
隧道,电厂锅炉和烟道。以及其他有严重急冷急热,机械冲击的易裂,易磨条件下使用的耐火料衬里和预制件。

友情链接株洲双兴进出口有限公司 | 株洲双兴钢纤维有限公司 | 株洲市五华网络服务有限公司 | 双兴集团(湖南双兴铝业有限公司) | 中华人民共和国商务部 | 湖南省商务厅 | 湖南品牌网 |
Copyright @ http://www.sunshinefiber.com 2018 版权所有:株洲双兴钢纤维有限责任公司
地址:湖南省株洲市新华西路469号市政大厦1802室    电话:0731-28481808/28112881    传真:0731-28112383
业务咨询:sales@sunshinefiber.com    技术支持:support@sunshinefiber.com  ADMIN
